Vorplanung II - digitale Eingabetasten
Die Montage der Eingabetasten soll an der linken Seite der Leiterplatte erfolgen, um den Signalfluss "Eingabe-Verarbeitung-Ausgabe" möglichst übersichtlich abbilden zu können. Zu berücksichtigen sind folgende Punkte:
- Position und Benennung der Tasten nach digitaler
8-4-2-1 Wertigkeit, d.h. TE3, TE2, TE1, TE0 (23, 22, 21, 20)
- Sinnvolle Anordnung zur
einfachen Anschaltung der MC-Pins
- Berücksichtigung von Erweiterungen mit
dem 1Wire-Bus

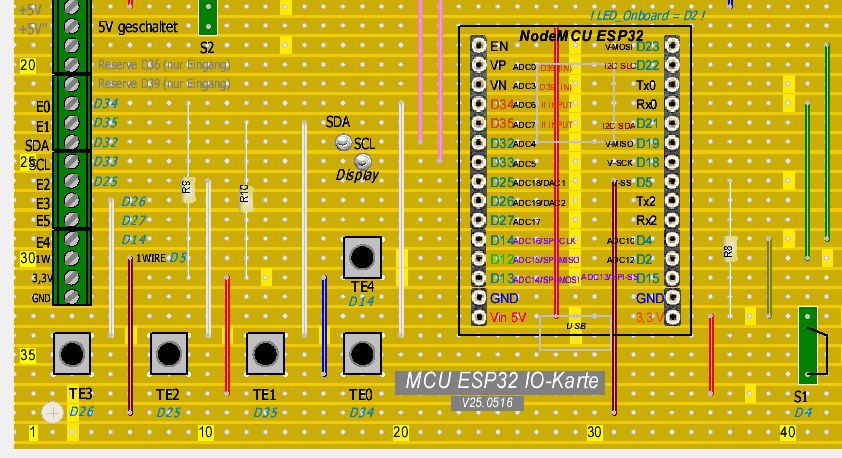

Der Ausschnitt aus dem Bestückungsplan zeigt das
endgültigen Layout nach mehrmaligen Korrekturen:

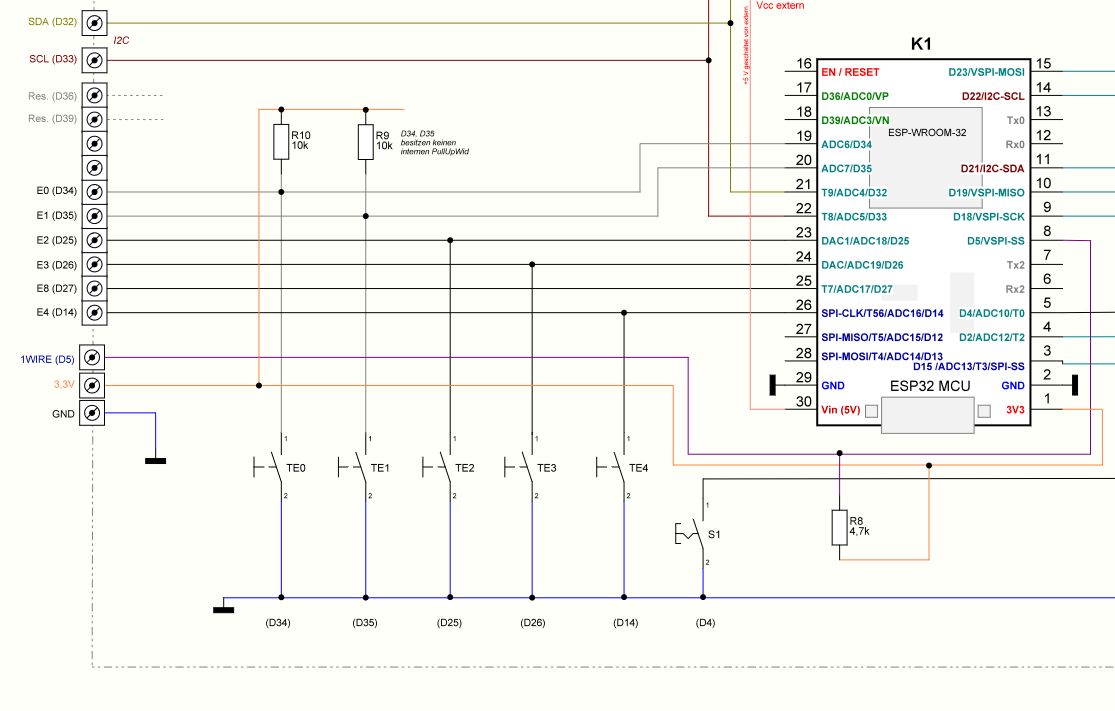

In Stomlaufplanansicht mit bereits berücksichtigter
Erweiterung 1Wire und I2C (SDA, SCL) sieht dieser Teil so aus:
Da die Eingänge D34 und D35 keine internen Pull-up-Widerstände besitzen, müssen diese extern eingebaut werden. Ebenso ist am 1Wire-Bus ein Pullupwiderstand (4,7 k) vorzusehen.
