Testprogramm 3 - Temperaturmessung

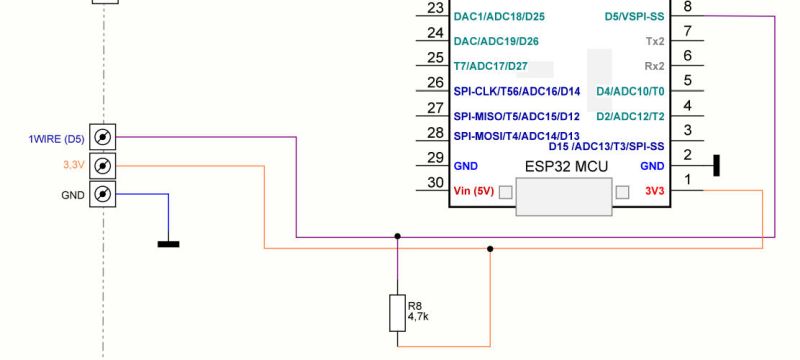

Das Programm wird um einen Temperatursensor erweitert, der über die 1Wire-Schnittstelle angeschaltet werden soll. Am ESP32 wird der GPIO D5 verwendet. Das Bussignal DATA muss mit einem Pullupwiderstand nach +3,3 V verbunden werden. Der AUsschnitt aus dem Stromlauplan zeigt die nötigen Verbindungen.



Vor Implementierung der Programmergänzungen wird ein neuer Git-Commit durchgeführt, damit der aktuelle Zustand festgehalten wird.

Anschließend erfolgt die Installation der Bibliotheken über platformIO.
- milesburton/DallasTemperature@^3.11.0
- paulstoffregen/OneWire@^2.3.8

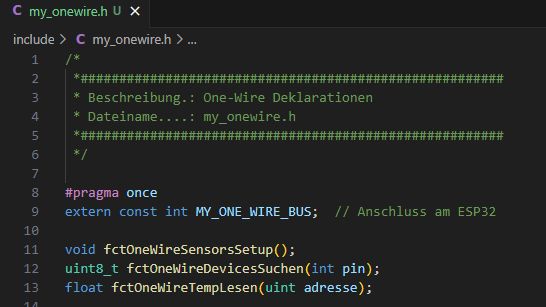

Headerdatei my_onewire.h

Für die 1Wire-Busfunktionen und die Temperaturmessungen wird eine sepatare Hedaerdatei angelegt.

Steuerungsdatei my_onewire.cpp

Die Steuerungsfunktion für den Temperaturfühler enthält je eine Funktion
- zur Suche von 1W-Devices
- zum Starten des 1W-Sensors
- zur Messung der Temperatur und Rückgabe eines Float-Wertes in °C.



Sensoranschluss

Der Anschluss an den ESP32 erfolgt über Pin D5. Ein Pull-up-Widerstand nach 3,3 V ist erforderlich.

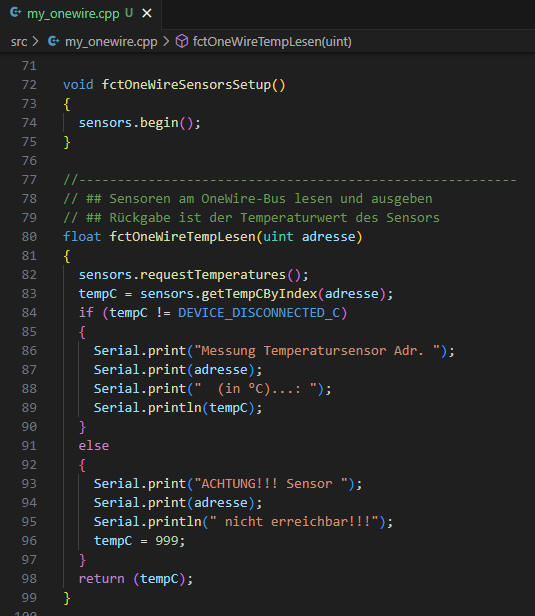

Im Programmcode wird die Temperatur ermittelt und als Float-Wert zurückgegeben.

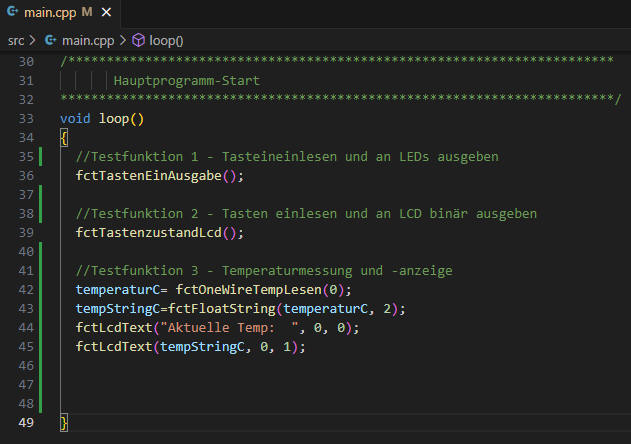

Im Hauptprogramm wird der Messung und Anzeige ergänzt. Als Ergebnis werden am LCD nun die Tastenzustände von Testfunktion 2 und die Temperatur abwechselnd dargestellt. Zur sinnvollen Praxisanwendung müssen diese unterschiedlichen Programmteile später über Usereingaben getrennt schaltbar sein.

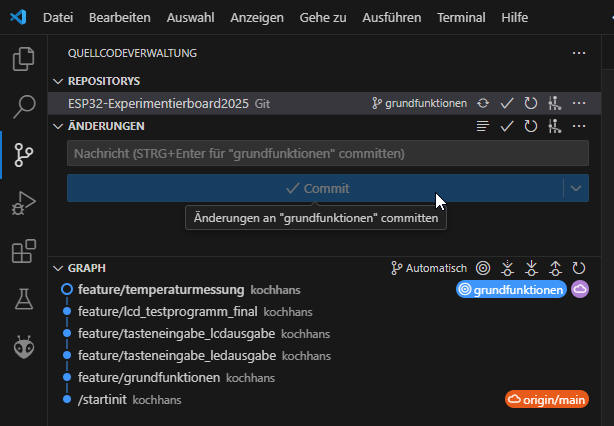

Als Abschluss dieses Programmierschrittes wird über die Versionsverwaltung Git wieder ein commit durchgeführt.Im Branch "grundfunktionen" sind somit alle bisherigen Versionsstufen reproduzierbar.
